Универсальный гусеничный экскаватор ЭО-4124 в настоящее время является достаточно популярной техникой. Первая промышленная партия экскаваторов ЭО-4124 была изготовлена на Ковровском Экскаватором Заводе в 1978 году. Тогда это был первый советский полноповоротный экскаватор на гусеничном шасси. До этого полноповоротная компоновка не использовалась, несмотря на то, что это весьма выгодное конструктивное решение.

В конструкции экскаватора ЭО-4124 много вещей делалось впервые. Так, давление рабочей жидкости в гидравлическом контуре привода рабочих органов было обеспечено на уровне 250 кг/см, что на то время было рекордным показателем.

В связи с тем, что экскаватор ЭО-4124 активно эксплуатируется в настоящее время, к нему до сих пор выпускаются запчасти. Также конструкция его имеет минимальное число деталей (не в ущерб функциональности), что делает его очень ремонтопригодным. Поддерживается весьма высокая унификация с массой марок аналогичных зарубежных экскаваторов (в части гидравлики). Это позволяет легче находить необходимые запчасти.

Экскаватор ЭО-4124. Основные технические характеристики.

  • Мощность двигателя 95 - 130 л.с. на различных модификациях (средняя — 100 кВт).

  • Эксплуатационная масса — 22 -25 т в зависимости от навесного оборудования.

  • Работа на всех категориях грунта (развиваемое усилие на зубьях ковша — 140 000 н).

  • Максимальная глубина выборки грунта — 5 метров.

  • Наибольшая высота погрузки — 5 метров.

  • Объем ковша 0,65 – 1,3 м (сменные ковши и другое навесное оборудование в зависимости от типа грунта).

  • Привод гусеничной тележки — отдельный гидродвигатель на каждую гусеницу.

  • Скорость хода — 2,8 км/ч.

  • Преодолеваемый подъем/спуск — 22 град.

  • Стартер — бензиновый карбюраторный двухтактный.

Дизельный двигатель экскаватора ЭО-4124 до сих пор выпускается А-01М на ООО «АлтайГидроМаш», так, что проблем с запчастями не будет. Он приводит в действие два гидронасоса с регулируемой производительностью. Оба насоса установлены в одном корпусе и приводятся через редуктор. Характеристики двигателя экскаватора ЭО-4124:

  • Мощность – 90 – 130 л.с. в зависимости от режима работы.

  • Число цилиндров — 6.

  • Число клапанов — 12.

  • Объем — 11,1 л.

  • Расход топлива — 180 г/л.с.

  • Степень сжатия — 16.

В моторе экскаватора ЭО-4124 имеется множество конструктивных особенностей. Так ТНВД — золотникового типа, а не плунжерного. Форсунки — с многодырчатым распылителем. Воздушный фильтр — центробежный циклонного типа. Стартер заправляется бензином с 1/15 частью моторного масла. Для запуска бензинового стартера мощностью 10 л.с. используется электрический стартер.

Гусеничная тележка экскаватора ЭО-4124 оснащается гусеницами из литых траков с цевочным зацеплением. Сейчас такое решение применятся довольно редко, но оно обеспечивает отличную надежность и износоустойчивость гусениц экскаватора. Как правило, сроки эксплуатации траков увеличиваются в два — три раза, по сравнению с обычными гусеницами.

В большинстве случаев экскаватор ЭО-4124 эксплуатируется с ковшом обратной лопатой, вместимостью 0,6 м. Это позволяет разрабатывать предварительно не разрыхленные грунты. На гидравлическую стрелу можно установить около 50 видов различного навесного оборудования: гидромолоты различной мощности, погрузочный ковш, ковш для рыхлого грунта на объем 1,3 м и другое.

Так как экскаватор ЭО-4124 был первым полноповоротным экскаватором, то перед конструкторами стояла задача уравновесить его на платформе. При этом надо было создать значительный перевес в задней части, что бы позволило увеличить развиваемое на ковше усилие. По этой причине кабина и двигатель экскаватора ЭО-4124 разнесены на 2 метра, что сейчас выглядит непривычно. Также две капотные дверцы расположены тоже в задней части, а не сбоку. Там же установлен дополнительный противовес.

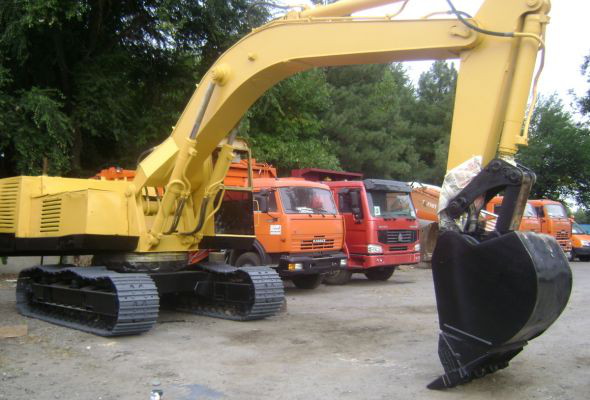

Экскаватор ЭО-4124
